Představení mého chytrého domu

Můj dům jeden z domů, který se dá označit jako chytrý dům. Ovládám pomocí toho prakticky vše kromě zámků a klasických zásuvek:

• svícení
• stínění
• topení (podlahové topení, teplý žebřík v koupelnách)
• hudba
• zabezpečení (okenní čidla stavu otevření, pohyb, záplava, kouř)
• větrání
• monitorování stavu domu jako je teplota a vlhkost v každé místnosti, venkovní počasí

Základ domu je v postaven na Loxone. Loxone je docela známý systém pro automatizaci budov. Jeho výhodou je funkčnost, nevýhodou je z mého pohledu to, jak se konfiguruje a jeho relativní uzavřenost. A taky způsob vizualizace a mobilní aplikace.

Kabeláž

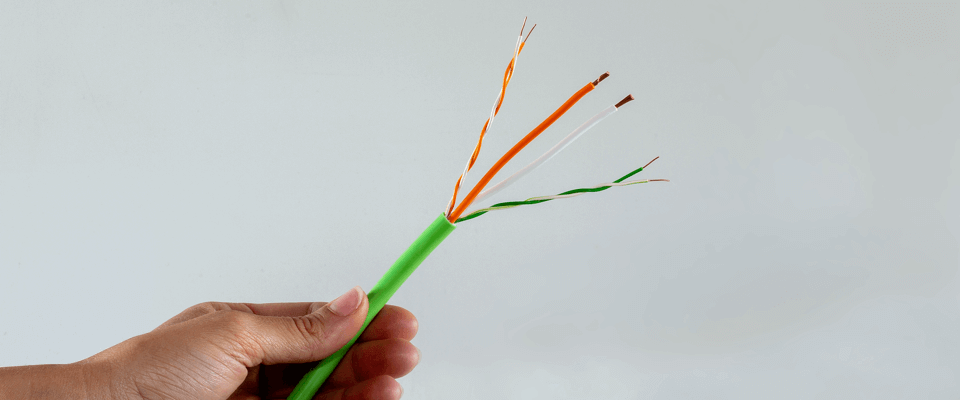

V domě využívám rozvody 230V primárně pro zásuvky a podlahové topení. Prvky, které jsou napojeny na Loxone jsou připojeny pomocí Loxone tree kabeláže. Jde o kabel, který se skládá z 2 kroucených dvoulinek a další pár vodičů o větším průměru. Oranžové páry jsou určeny pro 24V DC napájení prvků, kdy kroucená dvoulinka se používá pro zařízení s malým odběrem, větší vodiče pro zařízení s větším odběrem. Zelený pár slouží pro data (daty se myslí komunikace mezi prvky a miniserverem). Kabeláž je možné zapojit do hvězdy, ale hlavní výhodou je možnost zapojení jako sběrnice. To šetří hodně práce a materiálu. V případě, že chce kdokoliv přidat nový prvek, stačí najít nejbližší Loxone kabel a ten se dá připojit. Loxone má omezení 50 zařízení na jednu větev.

Zabezpečení – pohybová čidla a další senzory

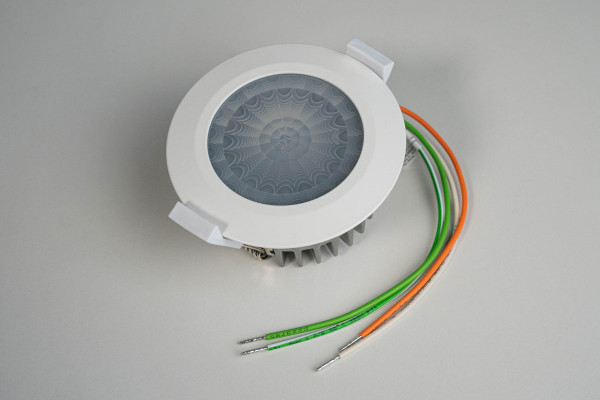

U zabezpečení jsem dlouho váhal, jestli jít do řešení jako je Jablotron, nebo využít Loxone. V době návrhu ještě nebylo možné propojit Loxone a Jablotron a nakonec vyhrál Loxone z toho důvodu, že uvedl na trh pohybové čidla, které jsou v podhledu a vypadají jako bodovka. Taky mám několik světel, které mají pohybové čidlo jako svou součást. Naopak, čidla od Jablotronu vypadají otřesně. To vedlo k tomu, že v každé místnosti jsou čidla přítomnosti, což je čidlo které v sobě obsahuje pohybové čidlo, čidlo osvitu (měření luxů) a měření hlasitosti.

To jsem doplnil následně o čidla ve všech oknech (od výrobce oken, nejde poznat, že tam čidla jsou). Je to vedeno jako kabel, který má hodnotu 1 pro zavřeno a 0 pro otevřeno, všechna okna josu svedena do IO vstupů na miniserveru a extensionech (jedno okno = jeden vstup).

Pro ovládání zabezpečení mám klávesnici u vchodu, přes kterou aktivuji alarm při odchodu a slouží k zadání kódu pro vypnutí alarmu.

V domě mám taky detektory kouře a záplavy. U záplavových čidel se pozastavím. Vzhledem k tomu, že těch míst, kde by mohlo dojít k úniku vody je více, tak na půlce míst mám záplavové čidlo od Loxone, na druhé půlce mám Zígbee záplavová čidla. Mimochodem, věděli jste, že loxone čidlo je prakticky jen na jedno použití? Je otevřené, takže když se dovnitř dostane voda, tak „zemře“.

V případě záplavy jsem schopen vypnout přívod vody do domu pomocí uzávěru vody napojeného na Loxone. Tady jsem narazil na jednu zajímavou nevýhodu – neteče voda, když nejde elektřina, protože uzávěr je otevřen, když má na vstupu napětí.

Vypínače

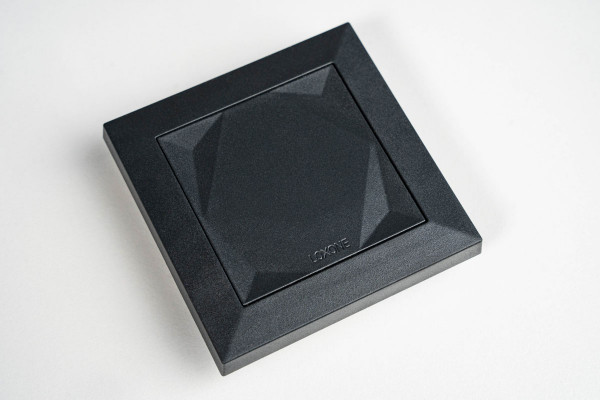

Jako tlačítka používám Loxone tlačítka, které jsou specifické tím, že jsou dotyková, mají 5 ploch, tedy 5 možných akcí, které se ještě násobí tím, že tlačítko umí rozeznat kromě kliku i dvouklik, trojklik a čtyřklik. Taky obsahuje teploměr a vlhkoměr.

Tady bych se pozastavil, protože tlačítka byly jedna z prvních věcí, která mě vytáčela. Loxone se ohání „tlačítkovým standardem“. Tzn., že si nastavil jak se tlačítka budou chovat, ale nejdou jednoduše přemapovat u tlačítek. Ani hromadně pro celý dům. Takže pokud chcete něco specifického přidat, tak se musí konfigurovat ručně a opakovaně pro každý vypínač. V mém případě jde o posunutí žaluzií do polohy stínění pomocí dvojkliku na levé dolní tlačítko.

Jako další omezení vnímám to, že Loxone nemá v nabídce hezké jednotlačítko menší velikosti. To jsem nahradil Zigbee tlačítkem od Sonoff, jak to funguje popíšu v separátním článku.

Multikliky používám k nastavení režimů.

Světla

Mám 3 způsoby, jak mám řešeny světla v domě. K dané kombinaci došlo z toho důvodu, že Loxone má omezený výběr světel a tak se nehodil pro všechny použití.

Jako světlo v obýváku a nad kuchyňksým stolem jsme chtěli něco hezkého, vybrali jsme nakonec variantu, která je na 230V. Aby tyto světla byla chytrá, tak je mám připojeny na Loxone pomocí Dimmer extension (ten narozdíl od Relay extension umožňuje stmívání). Stejným způsobem mám řešená světla v zrcadlech v koupelnách.

Dále jsou světla na schodišti. Jde o malá čtvercová LED světýlka, které jsou na 12V. Tato větev je připojena na jeden výstup z dimmer extensionu a je tam použitý převodník z 230V na 12V.

A jako poslední varianta jsou Loxone světla připojená na tree kabeláž. Všechna tato světla mám v RGBWW variantě, tedy jde stmívat, nastavovat teplotu barvy u bílého světla a taky umožňují barevné osvětlení. Tyto světla mám ve více variantách, v menších pokojích a ložnici využívám verzi s integrovaným pohybovým čidlem, v obýváku mám příložné spoty a ve zbytku místností využívám bodové světla do podhledů.

Světla ve spojení s pohybovými čidly je něco, co oceníte, když jste někde kde to není. Vejdete do místnosti a světla se zapnou. Ale musí se vyřešit jeden problém – když spíte, tak nechcete, aby se rozsvítilo. Tady přichází na řadu režimy. Pro každou místnost mám režim spánku, který se aktivuje trojklikem na vypínač v dané místnosti. Mám ještě ucelené režimy pro celý dům, kdy první noční režim v jednom z dětských pokojů aktivuje Večerní režim v domě. Při večerním režimu jsou světla nastavené na nižší úroveň jasu. Při zapnutí nočního režimu v ložnici dojde z zapnutí nočního režimu pro celý dům, kdy světla (mimo ložnici a dětské pokoje) fungují jako poziční a svítí barevných světlem na 20% jas. Samozřejmě, při kliku na vypínač se rozsvítí světla výrazněji. Ještě máme ranní režim, kdy ráno nesvítí světla na plný jas a například světla v zrcadlech jsou vypnutá.

Stínění

Pro ovládání stínění využívám venkovní žaluzie Z-90. Ty ovládám pomocí Loxone Nano 2 Relay tree ve spojení se Somfy WT motory. Jako hlavní nedostatek daného řešení vidím to, že Loxone dopočítává polohu a naklopení lamel. To má určitou chybu a tak při zapnutém automatickém naklápění lamel dochází k tomu, že Loxone si myslí, že žaluzie jsou plně uzavřeny, ale ono to tak není. Pro opravu nestačí jen dát příkaz dolů, protože Relay nic neprovede. Jako lepší řešení je určitě využití Gaiger Air motorů. Ty znají svou přesnou polohu a naklopení a tento údaj předávají zpět do Loxone. V tomto případě je zajištěno, že realita odpovídá tomu, co si Loxone myslí.

Stínění je taky závislé na režimu. Při zapnutí nočního režimu žaluzie plně sjedou a zaklopí se. Ráno pro změnu dojde ke pootevření žaluzií do polohy stínění v případě, že je venku světlo. POkud venko světlo není, tak zůstanou zaklopeny až do chvíle, kdy je venku světlo.

Topení a větrání

Jak jsem zmínil v úvodu, tak mám elektrické podlahové topení ve formě topných kabelů od V-system. Každý okruh má své spínací relé, které je spínáno pomocí Loxone. Ten důvod, proč nevyužívám přímo spínání přes Loxone extension je oddělení silnoproudu od smart části domu, taky díky tomu nechodí přes Loxone vysoké proudy a nehrozí spálení při spínání a jednotlivá relé jde lehce nahradit.

Pro každý pokoj/okruh mám v podlaze 1-wire čidlo teploty, takže vím, jak je podlaha nahřátá – to používám pro omezení maximální teploty podlahy, nebo naopak ohřevu některých místností pokud teplota podlahy klesne pod určitou mez.

Díky tomu, že mám relé pro každý okruh, tak řídím každou místnost zvlášť. Jako teplotu používám teplotu z vypínače, pro každou místnost mám nastavenou cílovou teplotu v různou dobu.

Protože mám nainstalovanou nucenou výměnu vzduchu s rekuperací s možností topení a chlazení, tak mi teplotu v domě ovlivňuje i přiváděný vzduch do místnosti. Mám nainstalovanou rekupeaci RA5 od Atrea společně v venkovním tepelným čerpadlem, která mi umožňuje úpravu teploty vcházejí do domu a místností. Protože jde o takzvaný HVAC systém, tak můžu nastavit jen jednu teplotu pro celý dům. Přes Loxone nastavuji teplotu (to v uživatelském prostředí), rychlost větrání (podle senzoru CO2 v obýváku) a režim – jestli rekupeace má jenom větrat, nebo i cirkulovat.

Tady bych se ještě jednou zastavil k vodě. Mám boiler, který je hloupý. To byla chyba, uniklo mi to a už to mám doma. Naštěstí má v sobě šachtu, která umožňuje vložení 1-wire čidla, tak mám údaje o teplotě vody. Pokud je teplota nízká, nebo jsou noční hodiny, tak vypínám čerpadlo pro cirkulační okruh.

V koupenách mám elekrické žebříky. Ty spouštím podle časových plánů a režimů.

Hudba

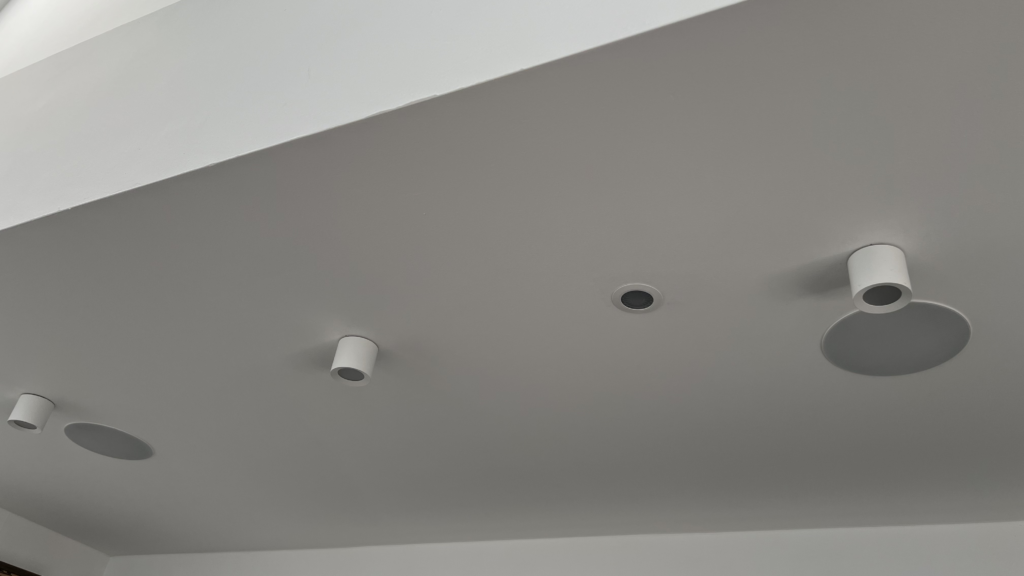

V podhledem mám naistalovány reproduktory. Mám 2 způsoby, jak je rozehraji.

V důležitých místnostech využívám Loxone audioserver. Ten funguje dobře a zvuk je myslím si ekvivaletní řešení. Nevýhodou je to, že to je strašně předraženo.

Pro ostatní místnosti využívám řešení od Arylic, přesněji jejich desku up2stream Amp Stereo. Mám pocit, že to hraje lépe, než audioserver, jen je výrazně levnější (6000 vs 2000). Arylic má public API, dokonce jeho Spotify connect je lepší než od Loxone, protože mi umožnuje přehrávat hudbu i když nejsem na stejné síti (stačí, když účet je na stejné síti a daném zařízení 1x něco přehraje a pak už nemusí být na stejné síti). Nevýhodou je to, že se to špatně integruje do Loxone. Není problém vytvořit Virtuální výstupy (to mi připomíná, že chci dát šablonu do Loxone library, ale není možnost, jak to nějak hezky dát do vizualizace.

Přes audioserver taky přehrávám zvuk zvonku v případě, kdy někdo zazvoní. Jako zvonek aktuálně využívám Zigbee tlačítko. A taky to využívám pro TTS a přehrávám tam zprávy jako je informace o tom, že vstupní dveře jsou otevřeny déle, než 5 minut, že bojler nehřeje a další.

Další připojená zařízení

Kromě rekuperace mám k Loxone připojenou i meteostanici VarioWeather, díky které mám údaje o teplotě, dešti, větru (rychlost, rychlost v nárazech, směr) a slunečním záření. Meteostanice ještě dopočítává údaje o pocitové teplotě a různé další parametry.

Taky mám k Loxone připojenou fotovoltaiku. Tu mám od Solax a pro získání údajů využívám dotazování na Solax cloud. Bohužel z důvodu rate limitů na straně solax cloudu to nefunguje dobře. Mám starší verzi, která neumožnuje dotazování na střídač napřímo, proto chci v blízké době zkusit propojení Loxone a Soalx pomocí modbus.

Jaké integrace s Loxone používám:

• node-red – používám pro získávání aktualizace stavů, které následně ukládám do InfluxDB 1.8
• influxDb – slouží pro uložení dat získaných díky node-red
• grafana – slouží k vizualizaci dat z influxDb
• tasmota – využívám sonoff zigbee bridge přeflashovaný na Tasmotu, který mi posílá stavy do logone pomocí syslog

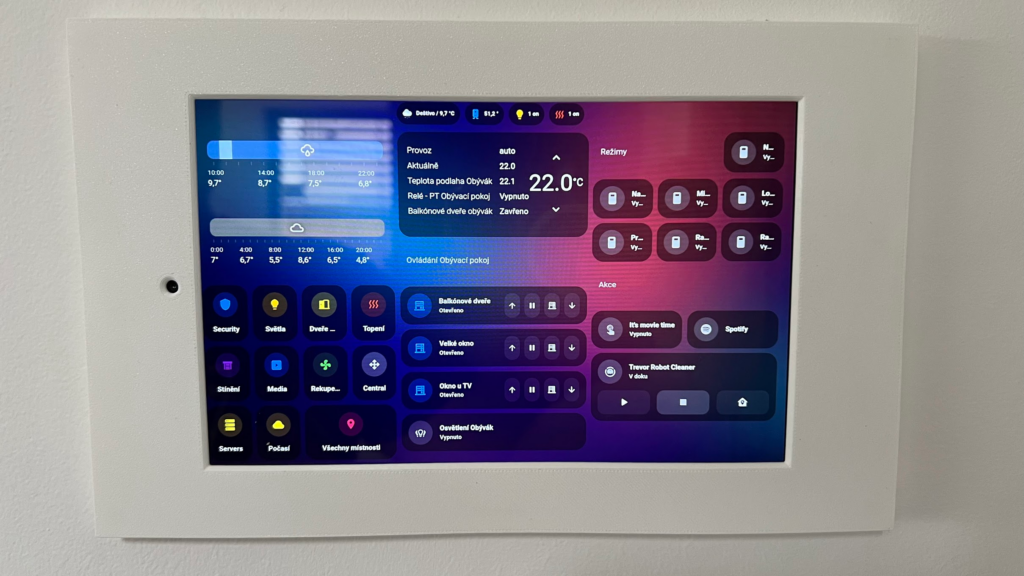

• home assistant – využívám pro zobrazení a řízení přes tablet a mobilní aplikaci.

Nakonec je dobré zmínit, že zatímco pro zapojení HW jsem měl elektrikáře, tak komplet nastavení Loxone a integrace s dalšími zařízeními a aplikacemi byla komplet moje práce.
